In questa pagina
abbiamo inserito le fotografie relative ad
alcuni componenti presenti all'interno di
un disco fisso.

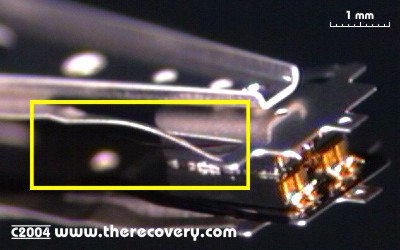

Testina
danneggiata
Nel riquadro è visibile la piegatura
della "sospensione", dovuta allo
spostamento manuale del blocco testine.
In questo caso, per il recupero dei dati si
è resa necessaria la pulizia e decontaminazione
della superficie del disco, oltre alla sostituzione
del blocco testine.

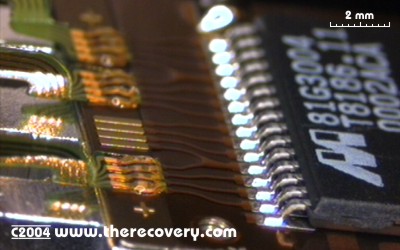

Chip preamplificatore
Questo particolare chip è posizionato
all'interno del disco fisso, direttamente
sul blocco delle testine.
Il guasto di questo componente comporta la
sostituzione dell'intero blocco testine in
quanto, a causa del suo posizionamento, non
è possibile effettuare direttamente
la sostituzione del chip.

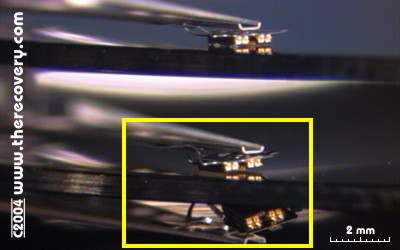

Danni gravi
Nel riquadro sono visibili gravi danni alle
testine di lettura/scrittura, dovuti alla
sostituzione da parte di tecnici non qualificati
e sprovvisti dei necessari stumenti.
Danni di questo tipo riducono notevolmente
le possibilità di recuperare i dati.
Se il disco viene avviato, in breve tempo
lo strato magnetico superficiale si danneggia
irreparabilmente.

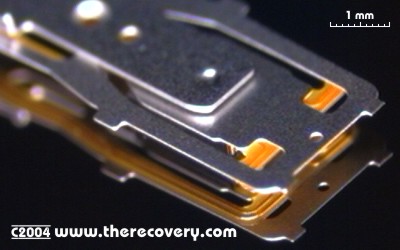

Testina
Nella foto è visibile, fortemente ingrandita,
una testina di lettura/scrittura. Sono visibili
i sottilissimi fili di collegamento riflessi
sulla superficie del disco.
Durante il normale funzionamento di un disco
fisso la distanza tra la testina e la superficie
del disco in rotazione è pari a 0,2
micron (millesimi di millimetro).
